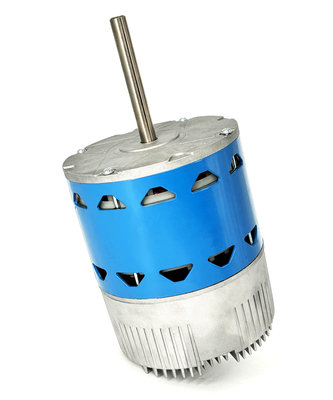

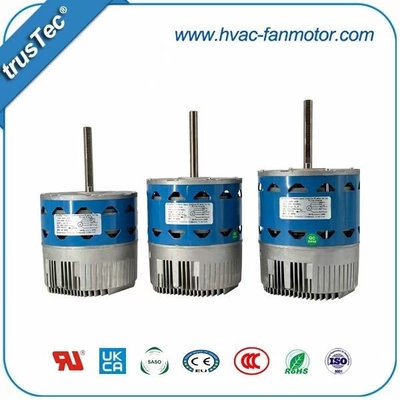

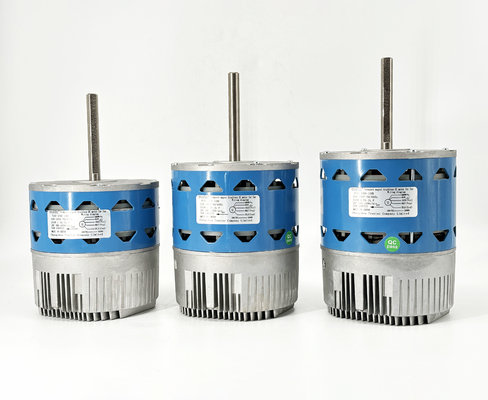

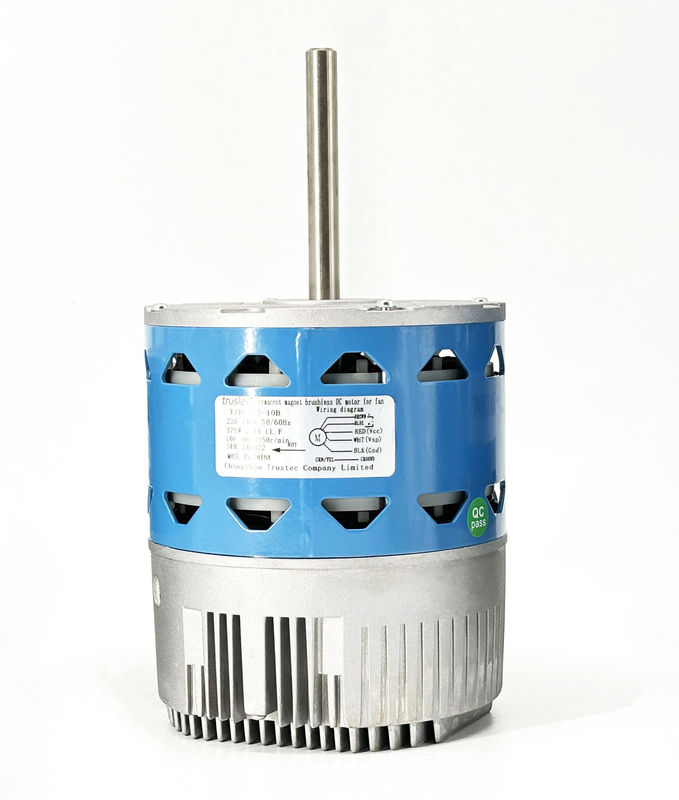

Двигатель ECM Blower

Высокоэффективный интегрированный ECM-мотор для HVAC-приложений в помещении

Обзор продукции

ECM Blower Motor - это высокоэффективное, полностью интегрированное решение для двигателей, предназначенное для оборудования для воздушного движения в помещениях HVAC.Сочетая передовую технологию двигателя с постоянным магнитом с интеллектуальным встроенным контроллером, обеспечивает стабильный воздушный поток, снижение энергопотребления и тихую, надежную работу.

Этот двигатель предназначен для замены традиционных двигателей PSC и двигателей X13 / ECM постоянного крутящего момента и широко используется в печах, воздушных обработчиках и жилых или легких коммерческих системах HVAC.

Только для оборудования HVAC для помещений.

Основные технологии

Постоянный магнитный синхронный двигатель (PMSM)

Конструкция высокоэффективного двигателя обеспечивает превосходную производительность и снижение потерь энергии.

Встроенный интеллектуальный контроллер

Интегрированная электроника управления для точной работы двигателя и совместимости системы.

Бессенсорный векторный контроль

Передовая технология управления обеспечивает бесперебойную работу без внешних датчиков.

Автоматическая идентификация направления вращения

Автоматически обнаруживает правильное направление воздушного потока во время запуска для предотвращения ошибок установки.

Основные преимущества

Высокая энергоэффективность

Эффективность ECM превышает 85%, что помогает снизить общее потребление энергии системы.

Тихая и плавная работа

Мягкий старт и мягкая остановка минимизируют шум и механическое напряжение.

Соответствующая производительность воздушного потока

Константный крутящий момент обеспечивает стабильный воздушный поток на нескольких скоростных уровнях.

Легкая интеграция системы

Двойная платформа упрощает замену и установку.

Установка без ошибок

Автоматическое обнаружение вращения предотвращает неправильное направление воздушного потока.

Долгосрочная надежность

Интегрированные защитные устройства защищают как двигатель, так и контроллер.

Электрические спецификации

Ввод и мощность

• Входное напряжение: 115-120 VAC ±10% или 220-230 VAC ±10%

• Частота: 50 / 60 Гц

• Фаза: однофазная (L / N / PE)

Потребление энергии

• Максимальная входная мощность: 1000 Вт

• Максимальный входный ток: 15 А

• Потребление энергии в режиме ожидания: < 5 Вт

Режим работы

• Рабочий цикл: непрерывный (S1)

Моторная производительность

Моторные характеристики

• Тип двигателя: постоянный магнитный синхронный двигатель (PMSM)

• Способ управления: бессенсорное управление вектором

Диапазон производительности

• Уровни скорости: 600 / 750 / 900 / 1070 / 1200 оборотов в минуту

• Диапазон мощности: 1/6 1 л.с.

• Эффективность двигателя: > 85%

Гибкое регулирование скорости

Поддерживаемые методы контроля

• Контроль переменного тока: 1030 VAC

• Контроль постоянного тока: 8 ̊27 ВДК

• Управление PWM: 50~200 Гц, 10~90% рабочего цикла

Логика приоритета сигнала

SP5 > SP4 > SP3 > SP2 > SP1

Если нет сигнала управления, двигатель остается выключенным.

Автоматическая идентификация направления вращения (ARDI)

После первоначального включения переменного тока двигатель автоматически выполняет короткие двунаправленные циклы обнаружения для определения правильного направления воздушного потока.

Эта функция упрощает установку и помогает избежать проблем с производительностью, вызванных неправильным вращением двигателя.

Не выключайте двигатель во время этого процесса.

Интегрированная защита

Электрическая и тепловая защита

• Защита от блокировки ротора

• Защита от перенапряжения

• Защита от перенапряжения и перенапряжения

• Защита от перегрева

Защита системы

• Защита от перегрузки

• Защита от короткого замыкания

• Автоматическое восстановление неисправностей

Условия окружающей среды и эксплуатации

Окружающая среда

• Операционная температура: от 15°C до +45°C

• Влажность воздуха: < 90% RH (неконденсирующая)

Условия хранения

• Температура хранения: от 40°C до +60°C

Рейтинг защиты

• IP40 (использование только в помещениях)

Для надлежащего охлаждения двигатель должен быть установлен в пути воздушного потока системы HVAC.

Информация об установке

Механические характеристики

• Размер рамы: NEMA 48

• Способ установки: скобка для брюшной ленты

• Диаметр вала: 1/2 дюйма

Примечания к установке

Убедитесь, что колесо вентилятора правильно расположено в центре, а провода выходят вниз во время установки.

Услуги по обслуживанию

Требования к техническому обслуживанию

Двигатель постоянно смазывается и не требует рутинной смазки.

Рекомендуемые методы

• Регулярная замена воздушного фильтра

• Чистка колес вентилятора

• Предотвращение влаги

• Ежегодное обслуживание системы HVAC

Обзор устранения неполадок

Общие вопросы

• Двигатель не работает: отсутствует питание или сигнал управления

• Неправильная скорость: неправильный выбор уровня сигнала

• Выключение двигателя: функция защиты активирована

• Необычный шум: дисбаланс колеса вентилятора

Надежность и гарантия

Данные о надежности

• MTBF: ≥ 20 000 часов

• Сопротивление изоляции: ≥ 100 МΩ

• Диэлектрическая прочность: 1800 VAC

Информация о гарантии

• Гарантийный срок: 18 месяцев

Повреждения, вызванные неправильной проводкой, воздействием влаги, неправильным использованием или эксплуатацией вне номинальных условий, не покрываются.

Совместимость проводки

X13 Совместимость

Этот двигатель ECM-духов следит за той же концепцией управления проводкой, что иДвигатели GE X13 с постоянным крутящим моментом, что позволяет легко заменить и совместимость с существующими системами HVAC.

Важное уведомление

Не используйте высокое напряжение на низковольтных сигнальных терминалах. Неправильная проводка может навсегда повредить контроллер двигателя.
