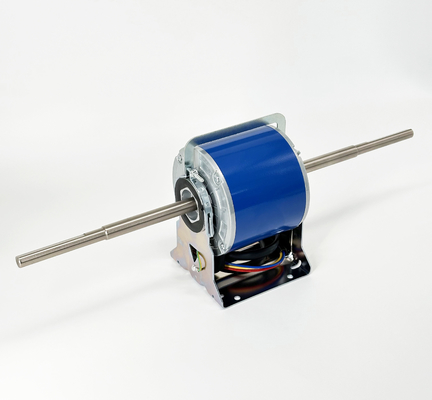

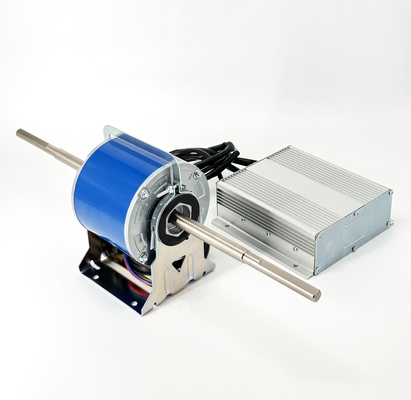

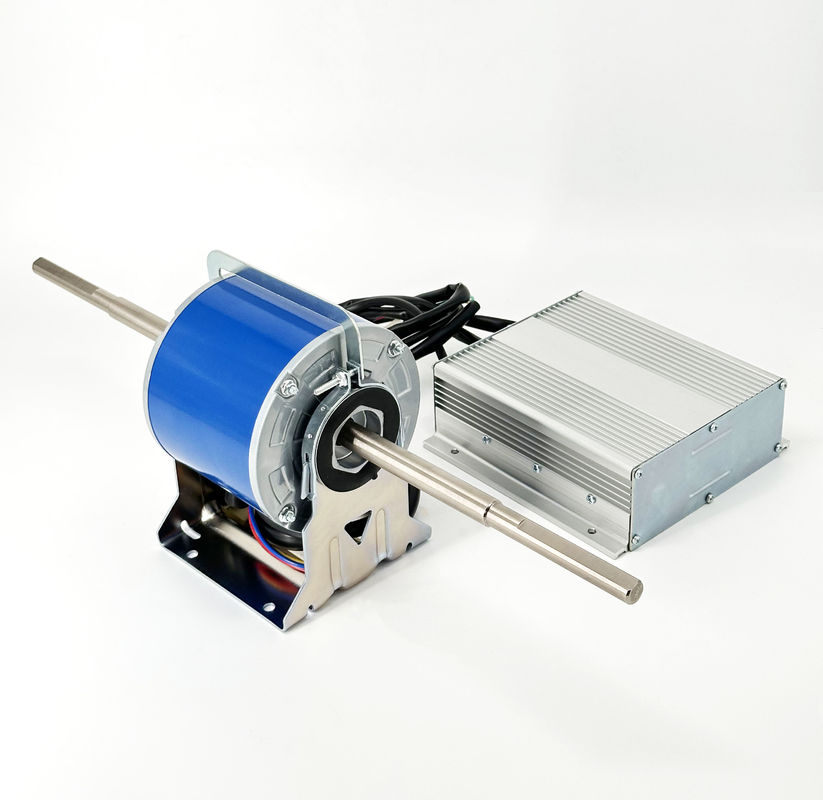

Двигатель BLDC для фанатной катушки Двигатель - 160 Вт 1500 оборотов в секунду 220 Вт 50 Гц

Характеристики продукта

● НАМИРОВАННОЕ ВОЛТАЖО: 220 В, 50 Гц
● POLES:8P
●НАМИРОВАННАЯ выходная мощность:160 Вт
●ТИП ОПЕРАТИВНОСТИ:S1
●Изоляционный класс: B
●Температура окружающей среды: -10~45°С
●ВОЛНОСТЬ окружающей среды: ≤RH90%
●РОТАЦИЯ: CW(LE)
● Скорость: 1500 оборотов в минуту

Ориентировочная схема

Ключевые параметры

PS: все размеры могут быть настроены в соответствии с требованиями клиента.

Характеристики продукта

1Широкий диапазон скоростей, сильная способность к перегрузке, высокая надежность, хорошая стабильность.

2Отличная характеристика крутящего момента, хорошая производительность крутящего момента при средней и низкой скорости, большой стартовый момент, небольшой стартовый ток.

3Разумная конструкция, высокая эффективность, низкое повышение температуры, низкий шум, небольшие вибрации.

Применение продукции

1Кондиционер и другое вентиляционное оборудование

Основные преимущества

1Наш топ-менеджмент рождается из машинных техников.

2Предложение OEM и ODM.

3UL, CCC, ROHS, сертификат CE и строгий контроль качества.

4У нас более 10 лет опыта экспорта, особенно на Ближний Восток и в Южную Америку.

5У вас есть компетентная и честная команда продавцов, всегда эффективная для всех ваших требований.

Структура

Бесбрюшечный двигатель постоянного тока состоит из двух основных частей: ротора и статора

Статор

Статор несет обмотки двигателя в отличие от расчесываемых двигателей постоянного тока; катушки не находятся в роторе, а завернуты и прикреплены к статору.Формирование обмотки статораНамотки могут быть расположены в двух конфигурациях: концентрированные и распределенные.В концентрированной обмоткеКак следует из названия, распределенная обмотка имеет фазовые катушки, распределенные вдоль нескольких рук.дает синусоидный обратный вывод EMFСинусоидное обратное электромагнитное поле уменьшает колебание крутящего момента, но включает дополнительные медные обмотки.

Ротор

Ротор состоит в основном из вала и постоянного магнита с чередующимися магнитными полюсами.Увеличение количества столбов может улучшить крутящий момент, но снизить максимальную скоростьФерритные магниты обычно используются в роторе, но магниты из редкоземельных элементов значительно заняли эту роль.особенно в электромобилях из-за их большей плотности мощности при гораздо меньшем размере, предлагая более легкую и компактную конструкцию двигателя.

Конструкция внутреннего ротора или входного ротора

Большинство двигателей BLDC используют устройство, в котором ротор постоянного магнита находится внутри статора с закрученным приводом.и способность свести к минимуму общий объем двигателяОднако необходимо использовать высокоэнергетические магниты, и это может повлиять на стоимость.и электромобили.

Конструкция внешнего ротора или опережающий

В этой установке внешний ротор вмещает статор и больше, чем в обычном двигателе.Это обеспечивает более высокий момент инерции и уменьшает крутящий момент всплеска, обеспечивая плавное вращение при низких скоростяхЭта конструкция обычно встречается в приложениях с высоким крутящим моментом, таких как насосы и вентиляторы (поскольку корпус ротора может выступать в качестве узла).

Преимущества двигателей BLDC

Двигатель BLDC с тремя катушками на статоре будет иметь шесть электрических проводов (два на каждую катушку), простирающихся от этих катушек.с тремя оставшимися проводами, простирающимися от корпуса двигателя (в отличие от двух проводов, простирающихся от двигателя с щеткой, описанного ранее)Проводка в корпусе BLDC-мотора сложнее, чем просто подключение положительных и отрицательных терминалов силовых элементов.мы посмотрим более внимательно на то, как эти двигатели работают во второй сессии этой серииНиже мы завершаем рассмотрением преимуществ BLDC-моторов.

Одним из больших преимуществ является эффективность, поскольку эти двигатели могут непрерывно управлять при максимальной вращающейся силе (токе).достичь максимального крутящего момента только в определенных точках вращенияДля того, чтобы мотор с щеткой обеспечивал тот же крутящий момент, что и без щетки, ему необходимо использовать более крупные магниты.

Второе большое преимущество, связанное с первым, заключается в управляемости.Точное управление, в свою очередь, уменьшает потребление энергии и производство тепла, а в случаях, когда двигатели работают на батареях, продлевает срок службы батареи.

Двигатели BLDC также обеспечивают высокую долговечность и низкое количество электрического шума, благодаря отсутствию щетки.чехлы и коммутатор изнашиваются в результате непрерывного движения, а также создают искры при контакте.является результатом сильных искр, которые, как правило, возникают в областях, где кисти проходят через пробелы в коммутатореИменно поэтому двигатели BLDC часто считаются предпочтительными в применениях, где важно избегать электрического шума.

Идеальные применения для двигателей BLDC

Мы видели, что двигатели BLDC предлагают высокую эффективность и управляемость, и что они имеют длительный срок службы.они широко используются в устройствах, которые работают непрерывноОни уже давно используются в стиральных машинах, кондиционерах и других потребительских электрониках, а в последнее время они появляются в вентиляторах.где их высокая эффективность способствовала значительному снижению потребления энергии.

Они также используются для управления вакуумными машинами.Изменение в программе управления привело к большому скачку скорости вращения - пример превосходной управляемости, предлагаемой этими двигателями..

Двигатели BLDC также используются для вращения жестких дисков, где их долговечность позволяет драйвам работать надежно в долгосрочной перспективе,в то время как их энергоэффективность способствует сокращению энергии в области, где это становится все более важным.
